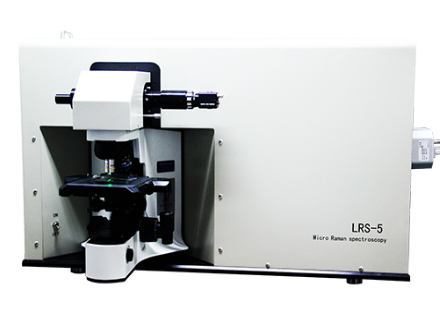

LRS-5 共焦显微拉曼光谱仪
售价:在线咨询

- 仪器介绍

LRS-5型共焦显微拉曼光谱仪是一款配备有三维自动平台的研究级拉曼测试仪器,真共焦显微光路保证了快速、准确的获得最为精细的光谱图像。LRS-5型优化了光路设计,以确保其在市场上具有最高的灵敏度,在兼顾空间分辨率达到衍射极限的同时又保证了仪器的高通光量。结合自主开发的软件操作系统,使拉曼测试过程更加方便快捷,更具人性化。

- 产品特点

真共焦成像功能

高空间分辨率(X/Y轴0.01μm,Z轴0.002μm)配合三维自动平台,可对样品的点、线、面及深度进行逐点扫描,得到样品的化学结构、成分和物理条件的空间分布图像

性能优异

所有光学组件实现最优化设计,确保空间和光谱分辨率达到衍射极限。高光谱分辨率可获得样品的精细信息,例如结晶度完整性、多晶与非晶识别、应力效应、尺寸效应等特征,使分析变得简单直观

高灵敏度

可观测到硅的四阶峰

低波数性能

最低波数可达50cm-1,能够检测到其它普通光谱仪中难以获得的光谱范围,从而可以表征更多的样品特征信息

 高灵敏探测器

使用英国Andor公司低噪声、高灵敏度CCD接收器,可在最短时间内获得最佳的实验效果

软件控制自动可变针孔

50μm、150μm、200μm、400μm共焦针孔自动调节

功能强大的软件

软件系统专为拉曼光谱设计,不仅可实现普通的光谱采集和处理分析,还可实现Mapping快速自动扫描功能

可选配专业拉曼数据库,包括实现快速鉴定和分析

配置灵活

模块化设计方案:可按客户需求选择不同部件配置以及部件型号,以最大程度的满足客户需求并实现超高性价比

多激光器:可选多个激发波长,标配532nm激光器,并可扩展633nm和785nm激光器,适用于各类样品及优化实验结果

多光栅:可选多个光栅,标配1800g/mm光栅,并可扩展1200g/mm和600g/mm光栅

功能扩展

拉曼AFM联用及TERS(针尖增强拉曼)

- 天津港东科技拉曼光谱历程

1998年  港东科技推出LRS-2/3激光拉曼/荧光光谱仪,用于高等学校物理和化学实验室拉曼光谱和荧光光谱的测量和教学

2008年  港东科技推出国内首台微区激光拉曼光谱仪

2009年  港东科技微区激光拉曼光谱仪通过了天津市科委组织的技术鉴定,获得天津市高新技术成果转化中心颁发的科学技术成果鉴定证书

2010年  港东科技推出国内首台共焦显微拉曼光谱仪

2011年  港东科技参与“国家重大科学仪器设备开发专项——激光差动共焦扫描成像与检测仪器研发及其应用”项目研发工作

2016年  “激光差动共焦扫描成像与检测仪器研发及其应用”项目顺利通过专家组验收

- 拉曼光谱与红外光谱的比较

(1)因光谱原理不同,两种光谱所能提供的信息也有差异,一些对称性较高的基团,极性很小,红外吸收很弱,但在拉曼光谱中却有较强的谱带,如C-C,C=C,S-S就很适合进行拉曼光谱研究。红外光谱法仅适合于测定高分子的侧基和端基,而拉曼光谱法更多用于研究高分子的骨架结构。拉曼光谱与红外光谱是“互补”的关系。

(2)在进行拉曼测试时,很多情况下样品不需进行预处理,可直接用高分子材料的任何形态的样品进行测试,甚至可以装在透明的容器中测定,这对于测定液态样品特别方便。

(3)水的红外吸收十分强烈,而它的拉曼散射积弱,只在1640cm-1附近有一个弱的谱峰,因此,拉曼光谱特别适于水溶液的研究。

- 主要参数

名称

参数

测量方式

定性/半定量检测

激光器(激发波长)

532nm(633nm、785nm可扩展)

光谱范围

50~7000cm-1

光谱分辨率

≤1cm-1

波长精度

≤±1cm-1

灵敏度

可观察到硅的四阶峰

空间分辨率

x/y轴:0.01μm;z轴:0.002μm

(与显微镜的微调齿轮减速比相关)

Mapping行程

3〞×2〞

CCD光谱探测器尺寸

26.6×3.2mm

有效像素

1650×200

像素尺寸

16×16μm

共焦针孔

50μm,150μm,200μm,400μm
